Основна програма
Вхідний реактор змінного струму встановлюється на вхідній стороні перетворювачів, зменшує пусковий і піковий струм, покращує реальний коефіцієнт потужності, пригнічує гармоніки мережі, покращує форму сигналу вхідного струму.
Особливості продукту
- Підходить для компенсації реактивної потужності та контролю гармонік
- Вхідні реактори використовуються для обмеження впливу струму, спричиненого раптовими змінами напруги мережі та робочих перенапруг; фільтрація гармонік для запобігання спотворенням сигналу напруги мережі.
- Згладжування стрибкових імпульсів, що містяться в напрузі живлення, згладжування дефектів напруги, що виникають при зміні фази схем мостового випрямляча.
- Блокування перешкод від мережі, зменшення гармонійних струмів, які генеруються випрямним блоком і забруднюють мережу.

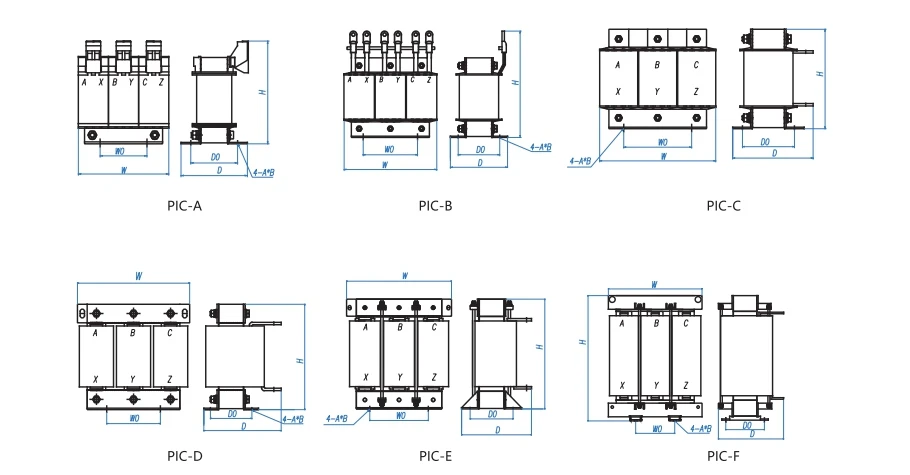

Діаграма
Специфікація типу
|
Тип |
№ ПІК |
потужність (кВт) |
ОціненийCпоточний (A) |
індуктивність (МГ) |
вага (кг) |
Розмір (мм) |
|||||
|
W |
L |
H |
W0 |
D0 |
A*B |
||||||
|
ACL-CF{{1}M00-400 |
A |
2.2 |
5 |
2 |
1.5 |
93 |
69 |
110 |
40 |
48 |
7*11 |
|
ACL-CF{{1}M40-400 |
3.7 |
10 |
1.4 |
2.6 |
115 |
73 |
125 |
50 |
53 |
7*11 |
|
|
ACL-CF{{1}M94-400 |
5.5 |
15 |
1.08 |
2.8 |
115 |
73 |
125 |
50 |
53 |
7*11 |
|
|
ACL-CF{{1}M70-400 |
7.5 |
20 |
0.7 |
2.9 |
115 |
73 |
125 |
50 |
53 |
7*11 |
|
|
ACL-CF{{1}M47-400 |
B |
11 |
30 |
0.46 |
5.3 |
150 |
95 |
160 |
60 |
67 |
7*11 |
|
ACL-CF{{1}M36-400 |
15 |
40 |
0.4 |
5.6 |
150 |
95 |
160 |
60 |
67 |
7*11 |
|
|
ACL-CF0050-0M28-400 |
C |
18.5 |
50 |
0.28 |
5.7 |
180 |
110 |
160 |
80 |
67 |
7*11 |
|
ACL-CF{{1}M24-400 |
22 |
60 |
0.23 |
5.8 |
180 |
110 |
160 |
80 |
67 |
7*11 |
|
|
ACL-CF{{1}M18-400 |
30 |
80 |
0.18 |
8.5 |
180 |
130 |
160 |
80 |
87 |
7*11 |
|
|
ACL-CF{{1}M16-400 |
37 |
90 |
0.16 |
8.9 |
180 |
110 |
160 |
80 |
67 |
7*11 |
|
|
ACL-CF{{1}M12-400 |
45 |
120 |
0.12 |
9.2 |
180 |
110 |
160 |
80 |
67 |
7*11 |
|
|
ACL-CF0150-094U-400 |
55 |
150 |
0.094 |
14.5 |
230 |
160 |
220 |
110 |
85 |
9*18 |
|
|
ACL-CF0200-070U-400 |
75 |
200 |
0.07 |
15.2 |
230 |
160 |
220 |
110 |
85 |
9*18 |
|
|
ACL-CF0230-060U-400 |
90 |
230 |
0.06 |
19.5 |
230 |
175 |
220 |
110 |
100 |
9*18 |
|
|
ACL-CF0250-056U-400 |
110 |
250 |
0.056 |
20.8 |
230 |
175 |
220 |
110 |
100 |
9*18 |
|
|
ACL-CF0290-056U-400 |
D |
132 |
290 |
0.048 |
27.6 |
260 |
185 |
265 |
140 |
110 |
9*18 |
|
ACL-CF0330-042U-400 |
160 |
330 |
0.042 |
29.2 |
260 |
185 |
265 |
140 |
110 |
9*18 |
|
|
ACL-CF0400-035U-400 |
200 |
400 |
0.035 |
35.4 |
300 |
205 |
280 |
170 |
110 |
11*18 |
|
|
ACL-CF0560-025U-400 |
250 |
560 |
0.025 |
47.3 |
300 |
230 |
280 |
170 |
135 |
11*18 |
|
|
ACL-CF0600-024U-400 |
280 |
600 |
0.024 |
48.7 |
300 |
230 |
280 |
170 |
135 |
11*18 |
|
|
ACL-CF0660-022U-400 |
315 |
660 |
0.022 |
50.1 |
300 |
230 |
280 |
170 |
135 |
11*18 |
|
|
ACL-CF0800-17U5-400 |
400 |
800 |
0.0175 |
69.1 |
360 |
255 |
375 |
190 |
135 |
13*26 |
|
|
ACL-CF1000-12U7-400 |
500 |
1000 |
0.014 |
74.8 |
360 |
255 |
375 |
190 |
135 |
13*26 |
|
|
ACL-CF1200-11U7-400 |
E |
560 |
1200 |
0.0127 |
98 |
430 |
305 |
410 |
240 |
175 |
14*28 |
|
ACL-CF1600-08U6-400 |
630 |
1600 |
0.008 |
100 |
430 |
305 |
410 |
240 |
175 |
14*28 |
|
Наші переваги
- Новий силіконовий сталевий лист Shanghai Baogang
- Ізоляційний матеріал класу F, американський ізоляційний папір DuPont, ізоляційна стрічка
- Емальований дріт класу Н, термостійкість до 180 градусів
- Фарба кронштейнів, вакуумне занурення пакету дроту
- Низький рівень шуму, низьке підвищення температури, стабільна продуктивність
Переваги міді
- Вища міцність на стиск
- Хороша тепло- та електропровідність
- Хороша пластичність і пластичність
- Довший термін служби
- Висока стійкість до корозії
Сертифікація продукції
Упаковка та транспортування
