Презентація

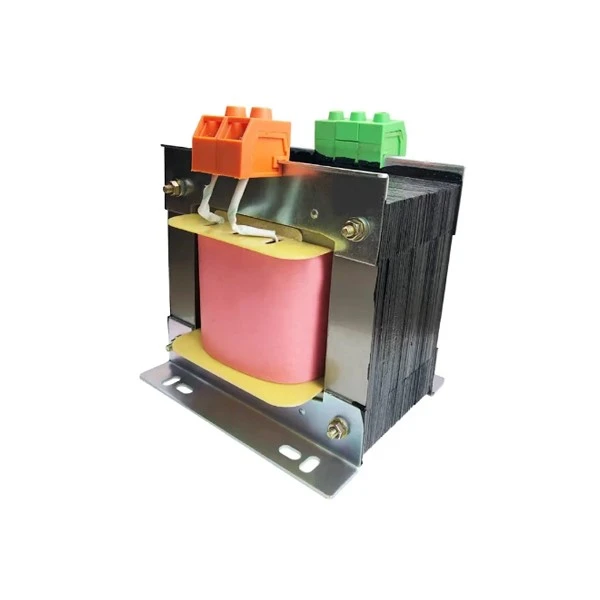

Електричний силовий трансформатор низької напруги в основному застосовується до змінного струму 50 Гц (або 60 Гц), напруги 1000 В і наступних ланцюгів, при номінальному навантаженні може бути безперервною довгостроковою роботою. Зазвичай використовується у верстатах, механічному обладнанні як електричне контрольне освітлення та індикатор живлення.
Основна програма
Перетворення напруги, перетворення струму, перетворення імпедансу, ізоляція, стабілізація напруги (магнітний трансформатор насичення) тощо.
Функції
- Легкий доступ до потрібної напруги; вторинну обмотку категорично заборонено заземлювати.
- Антиперешкода.
Особливості продукту
- Невеликий обсяг
- Безпечна та надійна проводка
- Високий рівень захисту
- Хороша продуктивність
Діаграма
Специфікація типу
|
Тип |
Розмір (мм) |
Монтажні розміри (мм) |
|||
|
L |
W |
H |
W |
D |
|
|
BK-25VA |
78 |
65 |
90 |
56 |
50 |
|
BK-50VA |
84 |
74 |
98 |
64 |
60 |
|
BK-100VA |
96 |
85 |
105 |
85 |
65 |
|
BK-150VA |
102 |
85 |
108 |
76 |
71 |
|
BK-200VA |
102 |
92 |
108 |
76 |
77 |
|
BK-250VA |
114 |
101 |
140 |
90 |
85 |
|
BK-300VA |
114 |
106 |
140 |
90 |
90 |
|
BK-400VA |
132 |
108 |
165 |
102 |
90 |
|
BK-500VA |
132 |
120 |
165 |
102 |
102 |
|
BK-1KVA |
150 |
140 |
170 |
120 |
115 |
|
BK-1.5KVA |
150 |
160 |
170 |
120 |
130 |
|
BK-2KVA |
180 |
180 |
195 |
130 |
140 |
|
BK-3KVA |
192 |
190 |
200 |
140 |
155 |
|
BK-5KVA |
230 |
210 |
270 |
170 |
160 |
|
Тип |
Розмір (мм) |
Монтажні розміри (мм) |
|||
|
L |
W |
H |
W |
D |
|
|
JBK-63VA |
78 |
65 |
85 |
56 |
53 |
|
JBK-100VA |
84 |
84 |
95 |
64 |
70 |
|
JBK-160VA |
96 |
92 |
110 |
85 |
75 |
|
JBK-250VA |
96 |
104 |
110 |
85 |
87 |
|
JBK-400VA |
120 |
100 |
130 |
90 |
85 |
|
JBK-630VA |
150 |
108 |
170 |
122 |
90 |
|
JBK-800VA |
150 |
130 |
170 |
120 |
105 |
|
JBK-1KVA |
150 |
135 |
170 |
122 |
105 |
|
JBK-1.7KVA |
168 |
160 |
185 |
130 |
108 |
|
JBK-2KVA |
168 |
170 |
195 |
170 |
145 |
|
JBK-5KVA |
228 |
205 |
260 |
170 |
145 |
Вимога безпеки
- Опір ізоляції в холодному стані має бути не менше 10 МОм; Контрольний опір ізоляції трансформатора в гарячому і вологому стані не повинен бути менше 2 МОм.
- Міцність електричної ізоляції повинна витримувати випробування на витримку синусоїдальної напруги змінного струму змінного струму 2,000 В, час 1 хв без пробою або спалаху.
- Струм витоку не повинен перевищувати 3 мА
- Граничне підвищення температури котушки (ізоляція класу Е) не повинно перевищувати 75 К (метод опору); граничне підвищення температури сердечника (ізоляція класу Е) не повинно перевищувати 55 К (метод напівпровідникового термометра).
- Повинна бути спеціальна клема для заземлення, позначена символом заземлення.
Сертифікація продукції
Упаковка та транспортування
Популярні Мітки: низьковольтний електричний силовий трансформатор, Китай низьковольтний електричний силовий трансформатор виробники, постачальники, фабрика
