Презентація
Гальмівний блок, повна назва «інверторний спеціальний блок енергетичного гальмування» або «інверторний спеціалізований блок енергетичного зворотного зв’язку», в основному використовується для керування важкими механічними навантаженнями, вимогами до швидкості гальмування під час дуже швидких ситуацій, регенеративною потужністю, виробленою двигуном через В основному він використовується для керування великими механічними навантаженнями та дуже високими швидкостями гальмування, споживаючи рекуперативну потужність, що генерується двигуном через гальмівний резистор, або повертаючи рекуперативну потужність до джерела живлення.
Основне застосування
Коли перетворювач частоти сповільнюється і зупиняється, двигун буде в стані генерації. Коли напруга на шині постійного струму перетворювача частоти підвищується до певного значення, гальмівний блок автоматично вмикає функцію гальмування (тобто підключає гальмівний опір) і споживає енергію через опір. Серія CDBR-F - це роль гальмівних блоків для уповільнення двигуна в процесі відновлюваної енергії, споживання енергії у вигляді гальмівного резистора, перетворювача частоти для продуктивності гальмування та скорочення часу гальмування інвертора. Застосовуйте до всіх інверторів із потоком Перегрів lGBT поломка вихідна функція тривоги є найбезпечнішими гальмівними модулями.
Особливості продукту
|
Початкова напруга гальмування (В) |
(380 В ) 630/660/690/730/760 В (±10 В) 5 регульованих, (690 В) DC990-1155V напруга між будь-якими регульованими |
|
Максимальна похибка гістерезису |
приблизно 16В |
|
Сигнал синхронізації |
рекомендовано не більше 3 паралельних машин |
|
Захист радіатора від перегріву Вихід несправності |
перемикач температури {{0}} градус контакт РЕЛЕ 0,6 A, 250VAC/2A, 30VDC (Ta, Tb, Tc) (деякі моделі не постачаються з точкою виходу несправності вентилятор працює |
|
температура |
температура модуля перевищує 45 градусів C, коли вентилятор почав працювати (деякі машини не постачаються з вентилятором, щоб переважати в натуральному вигляді) |
|
Температура навколишнього середовища |
-10 градус ~+40 градус (без замерзання) |
|
Температура зберігання |
-10 градус ~+50 градус |
|
Вологість |
90% RH (без морозу) |
|
вібрація |
1G при 10~20 Гц, 0,2G при 20~50 Гц |

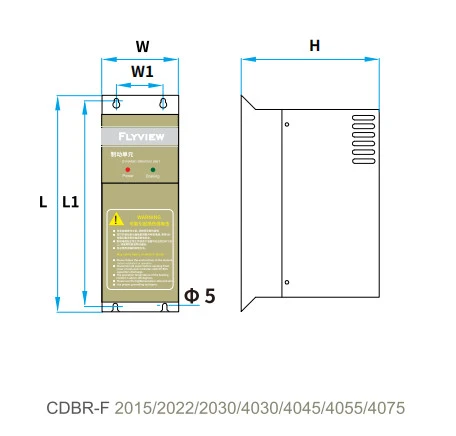

Діаграма
Специфікація типу
|
Продукт Тип |
Номінальний струм |
Гребінь струм |
Мінімальний опір |
Розмір (мм) |
Термінал |
||||
|
L |
W |
H |
L1 |
W1 |
|||||
|
CDBR-F2015 |
15A |
50A |
10Ω |
240 |
85 |
153 |
228 |
55 |
M4 |
|
CDBR-F2022 |
25A |
75A |
6.8Ω |
240 |
85 |
153 |
228 |
55 |
M4 |
|
CDBR-F2030 |
30A |
85A |
5Ω |
240 |
85 |
153 |
228 |
55 |
M4 |
Сертифікація продукції
Упаковка та транспортування
